Практический чек-лист по разгрузке, размещению, электропитанию, сжатому воздуху, аспирации и первому запуску.
Станок может приехать точно в срок и всё равно несколько дней простоять в упаковке. Ворота оказались уже поддона, погрузчик не проходит в цех, линия 380 В не готова, компрессор показывает нужное давление только без нагрузки, а патрубки аспирации не совпадают. Формально оборудование на месте, но производство ещё не запущено.
Подготовка цеха начинается не с покупки розетки и шланга. Сначала нужно зафиксировать точную модель, получить её актуальные присоединительные данные и пройти весь маршрут — от борта машины до первой тестовой детали. Тогда пусконаладка посвящена настройке качества, а не поиску кабеля, переходника или погрузчика.
Почему одного универсального чек-листа недостаточно
Все автоматические модели KROM начиная с KROM AUTOMAT COMPACT требуют трёхфазного питания, сжатого воздуха и аспирации. Но конкретные параметры внутри линейки различаются. Поэтому значения из карточки соседней модели нельзя автоматически переносить в проект электрики или пневмолинии.
Диапазоны приведены для ориентира по моделям KROM AUTOMAT, PLUS, MAX и серии 2.0. Перед монтажом всегда сверяйте актуальную карточку, паспорт и шильдик именно поставляемого станка.

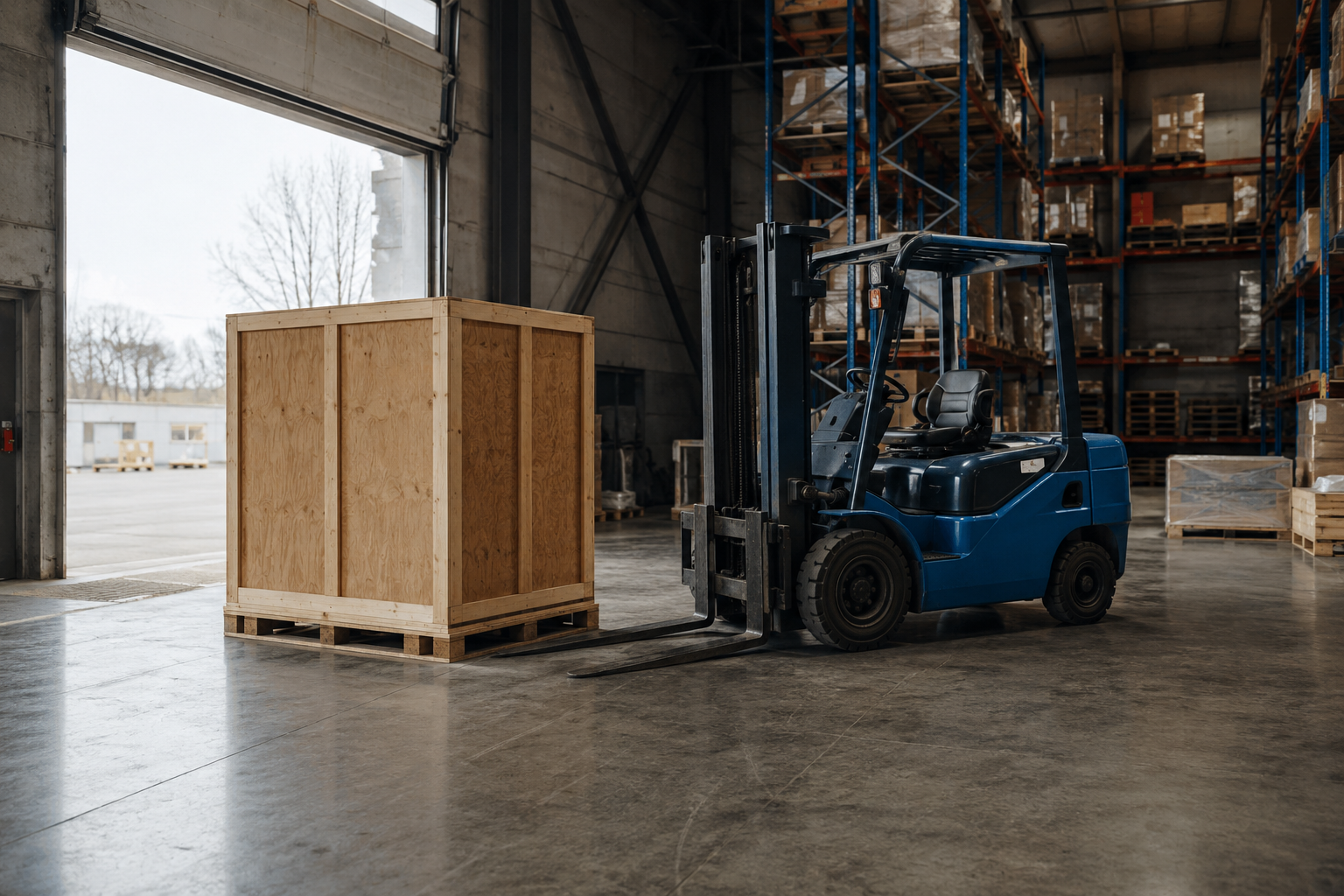

1. Сначала проверьте, как станок попадёт в цех
Планировать только место установки поздно. Сначала нужно убедиться, что упакованный станок можно получить, разгрузить, развернуть и провести к этому месту без демонтажа ворот в день доставки.
• Проверьте транспортные габариты и массу. Они указаны в карточке каждой модели
• Измерьте ворота, двери, коридоры, высоту проёмов, пороги, пандусы и повороты под 90 градусов. Учитывайте не только ширину груза, но и радиус разворота техники.
• Заранее назначьте технику и ответственного за разгрузку: вилочный погрузчик, кран или другое подходящее грузоподъёмное оборудование. Грузоподъёмность, длина вил и схема строповки должны соответствовать массе и центру тяжести груза.
• Освободите маршрут заранее: уберите палеты, готовую продукцию и временные стеллажи, которые обычно не попадают на план помещения.
Даже компактный KROM AUTOMAT весит около 565 кг, а масса старших моделей приближается к тонне. Поэтому фраза «занесём на месте» — не план разгрузки. Если станок идёт через транспортную компанию, отдельно согласуйте доставку от терминала до объекта и способ снятия груза с машины.

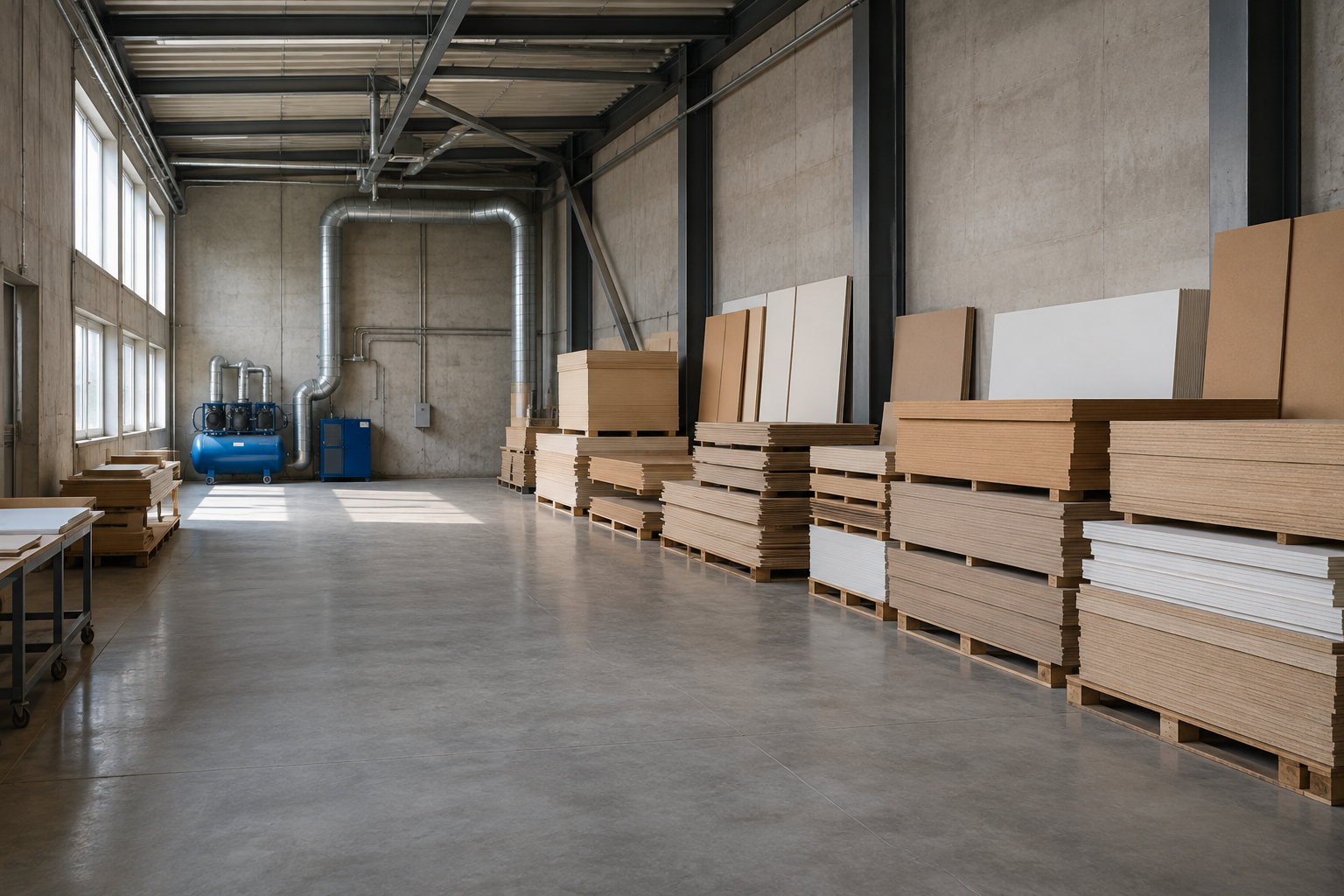

2. Разметьте не площадь станка, а рабочую зону
Габарит корпуса показывает, сколько места занимает оборудование в выключенном состоянии. Для работы нужен прямой коридор: длина станка плюс место для самой длинной детали до входа и после выхода. К этому добавляются проход оператора и доступ к сервисным дверям.
Рабочая длина участка ≈ длина станка + длина самой длинной детали на входе + та же длина на выходе. Боковые проходы и сервисные зоны считаются отдельно.
Пример: корпус KROM AUTOMAT имеет длину около 2 м. Если цех облицовывает детали длиной 2 м, только прямой рабочий коридор составит ориентировочно 6 м. Для AUTOMAT 2.0 MAX с корпусом около 3,95 м та же деталь потребует уже примерно 8 м. Это ориентир для компоновки, а не универсальный монтажный размер.
Оставьте доступ к обслуживаемым узлам
Оператор должен без перестановки соседнего оборудования открыть электрошкаф и сервисные двери, снять клеевую ванну, обслужить пневмоблок, аспирационные патрубки, фрезерные и полировальные узлы.
Проверьте основание
Нужен ровный жёсткий пол, на котором станок можно выставить по уровню и он не будет раскачиваться при подаче длинной детали. Для перекрытий и этажных помещений допустимую нагрузку подтверждает специалист по зданию.
Продумайте поток деталей
Стопы заготовок не должны перекрывать проход, электрический шкаф или выход детали. Хорошая компоновка сокращает лишние переносы и позволяет одному оператору поддерживать равномерную подачу.

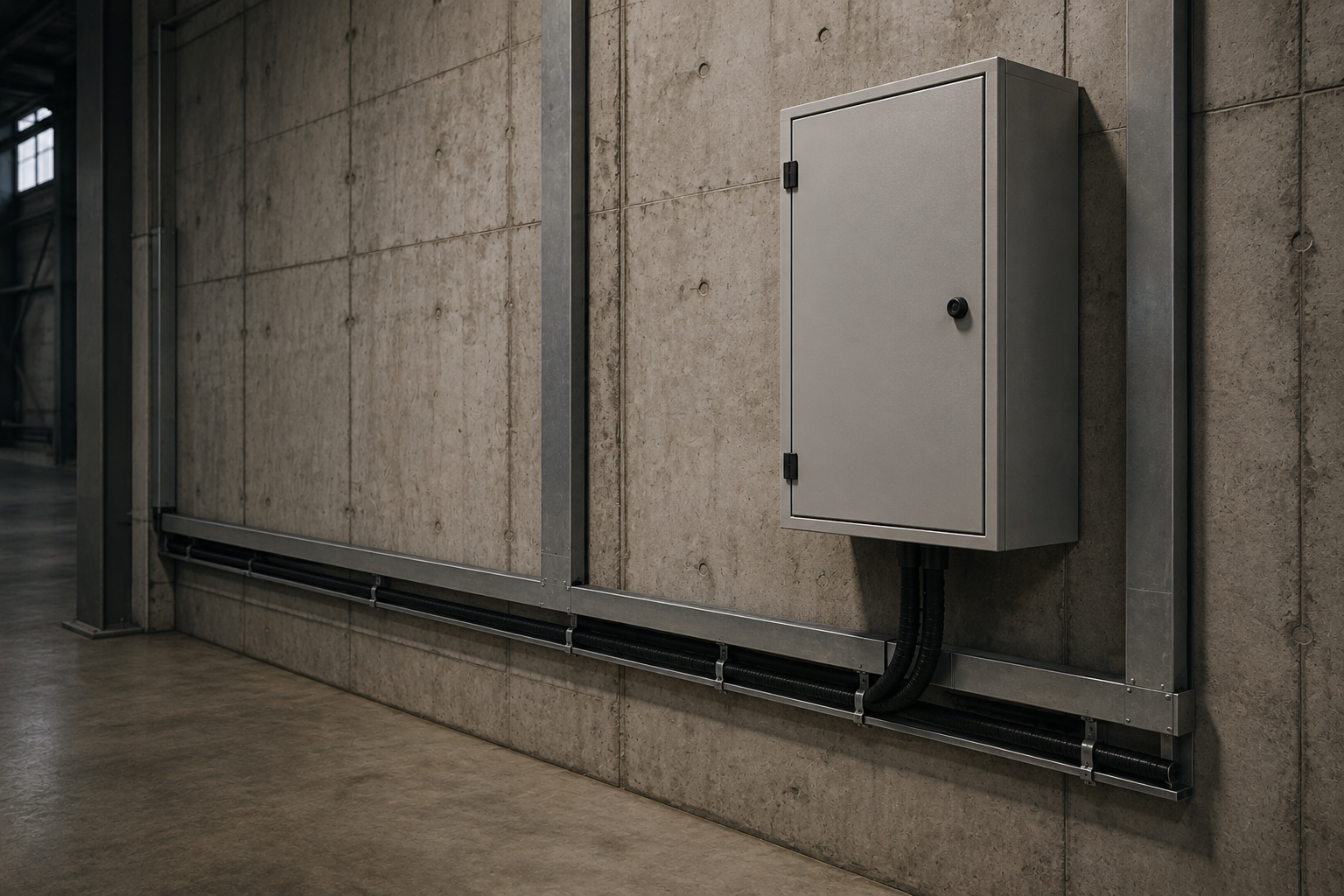

3. Подготовьте отдельное питание 380 В
Установленная мощность автоматов KROM различается: у компактных моделей она начинается примерно от 2,74 кВт, у отдельных комплектаций достигает 9 кВт. Компрессор и аспирация — самостоятельные потребители, и их нельзя забывать при оценке доступной мощности цеха.
Сечение кабеля, номинал защиты, способ подключения и заземление рассчитывает квалифицированный электрик по паспорту конкретного станка, длине линии, способу прокладки и общей нагрузке. Универсальная рекомендация вроде «пять жил такого-то сечения» без этих данных может оказаться и недостаточной, и избыточной.
• Подведите выделенную линию к согласованной точке подключения, не рассчитывая на временный удлинитель.
• Уточните до отгрузки, какой кабель, вилка, розетку должен подготовить покупатель.
• Проверьте наличие защитного проводника и работоспособность аппаратов защиты.
• Оставьте доступ к отключающему устройству; его нельзя закрывать станком, стеллажом или запасом плит.
• Перед пуском проверьте напряжение и чередование фаз. Это выполняет электрик, а не оператор методом пробного запуска.
Важно считать весь участок одновременно. Станок, компрессор и аспирация могут по отдельности помещаться в лимит, но при совместном запуске перегружать ввод цеха.
4. Сжатый воздух: смотрите не только на максимальные бары
Пневматика управляет прижимами, гильотиной и другими исполнительными механизмами. Для моделей линейки требуется разное рабочее давление — ориентировочно от 5 до 8 бар. Значение должно обеспечиваться на входе в станок во время работы, когда воздух одновременно потребляют и другие машины.
Надпись «до 10 бар» на компрессоре ещё не говорит, что он подходит. Важны производительность в литрах в минуту при нужном давлении, режим работы, потери в трубопроводе и суммарный расход всех потребителей. Большой ресивер сглаживает кратковременные пики, но не компенсирует постоянную нехватку производительности.
Диаметр и длина линии
Длинный тонкий шланг и большое количество быстросъёмов создают падение давления. Магистраль подбирают по расходу и длине, а гибкий участок у станка делают настолько коротким, насколько позволяет компоновка.
Подготовка воздуха
Перед станком нужен чистый воздух без капельной влаги и механических загрязнений в пределах требований паспорта. Продумайте фильтрацию, отделение и отвод конденсата: он образуется при охлаждении сжатого воздуха в ресивере и магистрали.
Проверка под нагрузкой
Манометр на ресивере и давление у станка — разные измерения. До приезда оборудования полезно проверить давление и пропускную способность в будущей точке подключения при включённых обычных потребителях цеха.
Подбирать компрессор нужно по расчётному расходу участка, а не только по объёму ресивера. Компрессорное оборудование KROM →
5. Аспирация: мощность двигателя не заменяет расчёт
Автоматический кромкооблицовочный станок создаёт пыль и мелкую стружку на торцовке, фрезеровании, циклёвке и прифуговке, если она есть в комплектации. Без устойчивого удаления отходы оседают на копирах, направляющих и заготовке, ухудшают повторяемость обработки и увеличивают время уборки.
Аспирацию выбирают по числу и диаметру патрубков станка, требуемому расходу воздуха и разрежению, длине трассы, количеству поворотов и одновременной работе другого оборудования. Две установки с одинаковыми киловаттами могут по-разному работать на коротком шланге и на длинной разветвлённой сети.
• Сверьте число и диаметры выходов на конкретном станке с входами выбранной аспирации.
• Минимизируйте длину гибкой гофры, резкие повороты, заужения и негерметичные соединения. Основную трассу удобнее выполнять гладкими воздуховодами по проекту.
• Если одна установка обслуживает несколько станков, рассчитайте сеть с учётом одновременно открытых ветвей. Количество патрубков на коллекторе само по себе не гарантирует нужную тягу у каждого станка.
• Оставьте место для снятия мешков или обслуживания фильтров и организуйте безопасное удаление собранной пыли.
• Проверьте аспирацию до пусконаладки и закрепите порядок: сначала включается удаление отходов, затем начинается обработка.
Для нового участка удобно подбирать станок, компрессор и аспирацию как один комплект: так проще заранее согласовать все интерфейсы и нагрузки. Системы аспирации KROM →
6. Подготовьте материалы для настройки, а не одну «идеальную» деталь
На первом запуске настраивают не только механику станка. Подбираются температура EVA-клея, его дозировка, прижим, положение копиров и режимы обработки под реальные материалы цеха. Если для теста привезти случайный обрезок и чужую кромку, полученная настройка мало поможет в серийной работе.
• Клей-расплав EVA той марки и цвета, с которыми планируется работать. Температурный режим берут из технической документации клея.
• Фактическую кромку: используемые толщины, ширины и наиболее частые декоры.
• Заготовки из обычной для производства плиты: типовая толщина, самая длинная деталь, короткая и узкая деталь в пределах возможностей выбранной модели.
• Достаточный запас обрезков для повторных проходов. Первую настройку не стоит проводить на дорогих фасадах или деталях готового заказа.
Станок, клей, кромка и плита должны успеть принять стабильную температуру цеха. Холодные материалы, занесённые со склада непосредственно перед тестом, могут дать слабую адгезию и создать ложное впечатление, что проблема находится в клеевой ванне или прижимной группе.
7. Согласуйте первый запуск и людей
Формат пусконаладки, сроки и состав работ нужно согласовать с поставщиком до отгрузки. К дате запуска инфраструктура уже должна быть проверена: инженер по оборудованию не должен тратить время на прокладку цехового кабеля или сборку неподходящей аспирационной трассы.
Со стороны производства полезно присутствие руководителя участка или технолога, электрика и будущего оператора. Учить только человека, который не будет работать на станке, — значит потерять значительную часть информации уже на следующий день.
Что должен уметь оператор после запуска
Включить и безопасно остановить станок, выбрать режим под материал, проконтролировать качество шва и торцовки, выполнить ежедневную очистку, обслужить клеевую ванну по регламенту и распознать признаки неправильного давления, температуры или настройки.
Что стоит зафиксировать
Сохраните исходные настройки, список использованных материалов, фотографии качественной детали и контакты сервиса. Это станет отправной точкой, если позже изменится клей, кромка, поставщик плиты или качество раскроя.
Вывод
Готовый цех — это проверенный маршрут разгрузки, рабочая зона под реальные детали, рассчитанная линия 380 В, стабильный сжатый воздух, подходящая аспирация и материалы для настройки. Такая подготовка ускоряет запуск и помогает не приписывать станку проблемы инфраструктуры. Автоматические станки KROM →
