Пильные диски для раскроя ЛДСП: как выбрать диск, чтобы получить чистый рез без сколов

Чистый распил ЛДСП зависит не от одной «хорошей пилы», а от правильно подобранной пары дисков, точной настройки подрезного узла, геометрии станка и состояния оснастки. Даже дорогой основной диск даст сколы, если его посадочный диаметр не соответствует шпинделю, подрезная пила смещена, фланцы загрязнены или каретка имеет люфт.

Поэтому пильный диск для форматно-раскроечного станка выбирают по паспорту оборудования и материалу, а не только по наружному диаметру и количеству зубьев.

ЛДСП состоит из древесностружечной основы и хрупкого декоративного покрытия. Когда зуб основной пилы выходит из материала, он может вырвать частицы ламинированного слоя. На верхней и нижней стороне листа процесс идет по-разному, поэтому профессиональный форматно-раскроечный станок использует два диска.

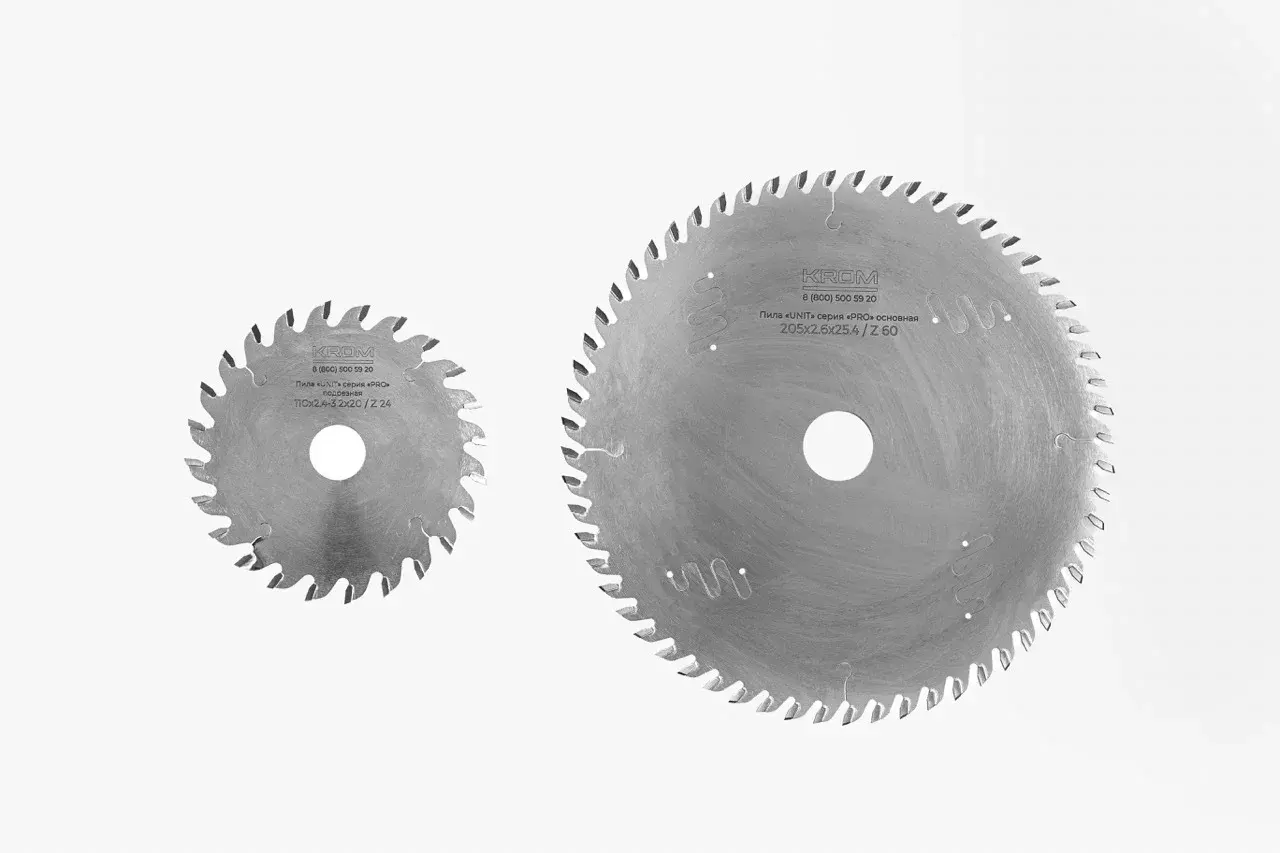

· Подрезной диск делает неглубокий предварительный пропил снизу и разрезает ламинированное покрытие до входа основной пилы.

· Основной диск выполняет полный раскрой листа по толщине.

· Подрезной пропил настраивается немного шире основного, чтобы основной зуб не касался нижнего покрытия за пределами подготовленной канавки.

Важно. Ширина и положение подрезного пропила настраиваются под конкретную пару дисков. После заточки основного диска его ширина может измениться, поэтому подрезку проверяют заново на тестовой детали.

Первое правило - диск должен соответствовать конструкции станка. Указываются два базовых размера: наружный диаметр и диаметр посадочного отверстия. Например, один форматный станок может работать с основной пилой 300 x 30 мм и подрезной 120 x 20 мм, а компактный пильный узел - с основной 200 x 25,4 мм и подрезной 110 x 20 мм. Это разные комплекты, даже если оба предназначены для ЛДСП.

· Нельзя растачивать посадочное отверстие вручную или компенсировать несоответствие случайными кольцами.

· Допустимый диапазон наружных диаметров берется из технических характеристик станка.

· После установки нужно проверить, что диск не касается кожуха и обеспечивает требуемую высоту пропила.

· Посадочные поверхности шпинделя и фланцев должны быть чистыми и без заусенцев.

Ширина пропила определяется толщиной режущих напаек, а толщина корпуса - металлическим полотном диска. Основной диск должен быть совместим с расклинивающим ножом, если он предусмотрен конструкцией. Слишком тонкий корпус при тяжелом режиме может сильнее реагировать на нагрев и боковую нагрузку, а слишком широкий пропил увеличивает нагрузку на двигатель и количество отхода.

Для чистого реза важна не максимальная ширина, а стабильность диска, точная геометрия и соответствие мощности станка. Подрезная пила должна перекрывать ширину основного пропила без заметной ступеньки на детали.

Распространенная ошибка - считать, что чем больше зубьев, тем чище рез при любых условиях. Увеличение количества зубьев действительно уменьшает нагрузку на один зуб и может улучшить поверхность поперечного раскроя ламинированных плит. Но одновременно уменьшается пространство для отвода стружки и возрастает риск нагрева при неправильной подаче или загрязнении диска.

· Для ЛДСП выбирайте диск, который производитель прямо рекомендует для ламинированных плит и форматного раскроя.

· Учитывайте частоту вращения шпинделя и рабочую скорость подачи.

· Не ставьте диск с максимальным числом зубьев на слабый двигатель только ради маркировки «чистый рез».

· При пакетном раскрое требования к корпусу и отводу стружки отличаются от распила одного листа.

Для ламинированных плит применяют специализированные геометрии: трапециевидно-прямой зуб, переменно-скошенный зуб, полый или комбинированный профиль - в зависимости от производителя и назначения диска. На практике важнее не запомнить все буквенные обозначения, а убедиться, что конкретная модель рассчитана на ДСП, ЛДСП, МДФ или панели с декоративным покрытием.

Подрезные диски часто имеют коническую форму или регулируемую ширину. Конический диск меняет ширину подрезного пропила при регулировке высоты. Составной регулируемый диск настраивается проставочными кольцами. Оба решения работают, если оператор понимает принцип настройки и контролирует результат после замены или заточки.

Для большинства мебельных цехов стандартом являются твердосплавные диски. Они обеспечивают хороший ресурс, допускают профессиональную заточку и подходят для типового раскроя ЛДСП. Алмазные диски дают значительно больший ресурс на абразивных плитных материалах, но стоят дороже и требуют точного станка, качественной заточки и достаточного объема работы, чтобы окупить инструмент.

Слишком низко выставленная основная пила входит в лист под пологим углом и может сильнее разрушать верхнее покрытие. Чрезмерная высота увеличивает открытую часть диска и требования к безопасности. Рабочую высоту выставляют по инструкции станка и тестовому резу, добиваясь стабильного качества при минимально необходимом выходе зуба над материалом.

Подача должна быть ровной. Рывок каретки, остановка внутри пропила или сильное боковое давление ухудшают поверхность и перегревают диск. Если оператору приходится прикладывать заметное усилие, нужно проверить заточку, состояние каретки, прижимы и соответствие диска материалу.

· Качество реза ухудшилось при неизменных настройках станка.

· Для подачи листа требуется больше усилия.

· На торце появляются поджоги, ворс или регулярные сколы.

· На режущей части видны сколы твердого сплава или отсутствует зуб.

· После очистки от смолы и пыли качество не восстановилось.

· Проверка показывает недопустимое биение или деформацию корпуса.

Безопасность. Диск с поврежденным или отсутствующим зубом нельзя продолжать использовать до «конца смены». Его снимают и передают на диагностику или замену.

· Модель форматно-раскроечного станка и допустимый наружный диаметр.

· Посадочный диаметр и дополнительные отверстия крепления, если они требуются.

· Материал: ЛДСП, МДФ, фанера, массив или пластик.

· Толщина одного листа и необходимость пакетного раскроя.

· Обороты основной и подрезной пилы.

· Ширина пропила основной пилы и диапазон настройки подрезной.

· Рекомендованная геометрия зуба и направление подачи.

· Наличие профессиональной заточки для выбранного типа диска.

Для чистого распила ЛДСП нужна согласованная пара: основной диск, рассчитанный на ламинированные плитные материалы, и правильно настроенная подрезная пила. Размеры берутся из паспорта станка, а геометрия и количество зубьев - из рекомендаций производителя инструмента. После установки обязательно выполняется тестовый рез и корректируется подрезка.

В каталоге KROM представлены основные и подрезные пилы для форматно-раскроечных станков, а также дополнительная оснастка. Для точного подбора достаточно сообщить модель станка, размеры установленного комплекта и материал, который нужно раскраивать.

Можно ли пилить ЛДСП без подрезного диска?

На отдельных операциях и специальных дисках приемлемый результат возможен, но стабильный двусторонний чистый рез на форматном станке обычно обеспечивается парой основной и подрезной пил.

Чем больше зубьев, тем меньше сколов?

Не всегда. Количество зубьев должно соответствовать материалу, диаметру, оборотам и подаче. Неподходящий многозубый диск может перегреваться и давать хуже результат.

Почему после заточки появилась ступенька снизу?

Ширина основного пропила могла измениться. Необходимо заново настроить ширину и положение подрезного диска.

Можно ли ставить диск большего диаметра?

Только в пределах диапазона, указанного для конкретного станка. Нужно учитывать кожух, максимальные обороты, высоту пропила и мощность двигателя.
