Как выбрать сверлильно-присадочный станок: моноблок, каретка или два шпиндельных блока

При выборе сверлильно-присадочного станка мебельный цех часто сравнивает количество шпинделей, мощность двигателя и цену. Но эти параметры не отвечают на главный вопрос: какие отверстия нужно выполнять каждый день и сколько переналадок допустимо между партиями. Моноблок на 21 шпиндель, станок с одним перемещаемым блоком и модель с двумя блоками решают разные производственные задачи.

Правильный выбор начинается не с конкретной модели, а с карты операций: петли, крепежные саморезы, MINIFIX, RAFIX, шканты, системный ряд 32 мм, сверление в плоскость или торец. После этого становится понятно, нужна универсальность, одновременная обработка двух позиций или длинная линейка с большим количеством шпинделей.

Сверлильно-присадочный станок обеспечивает повторяемое расположение отверстий в мебельных деталях. Он снижает зависимость результата от ручной разметки и шаблонов, ускоряет серийную работу и уменьшает риск перекоса фасадов при сборке.

· сверление чашки и крепежных отверстий под мебельные петли;

· присадка в плоскость под MINIFIX, RAFIX и другие эксцентриковые стяжки;

· формирование линейного ряда отверстий с шагом 32 мм;

· сверление под шканты, полкодержатели и другую фурнитуру;

· в отдельных конструкциях - горизонтальное сверление в торец детали;

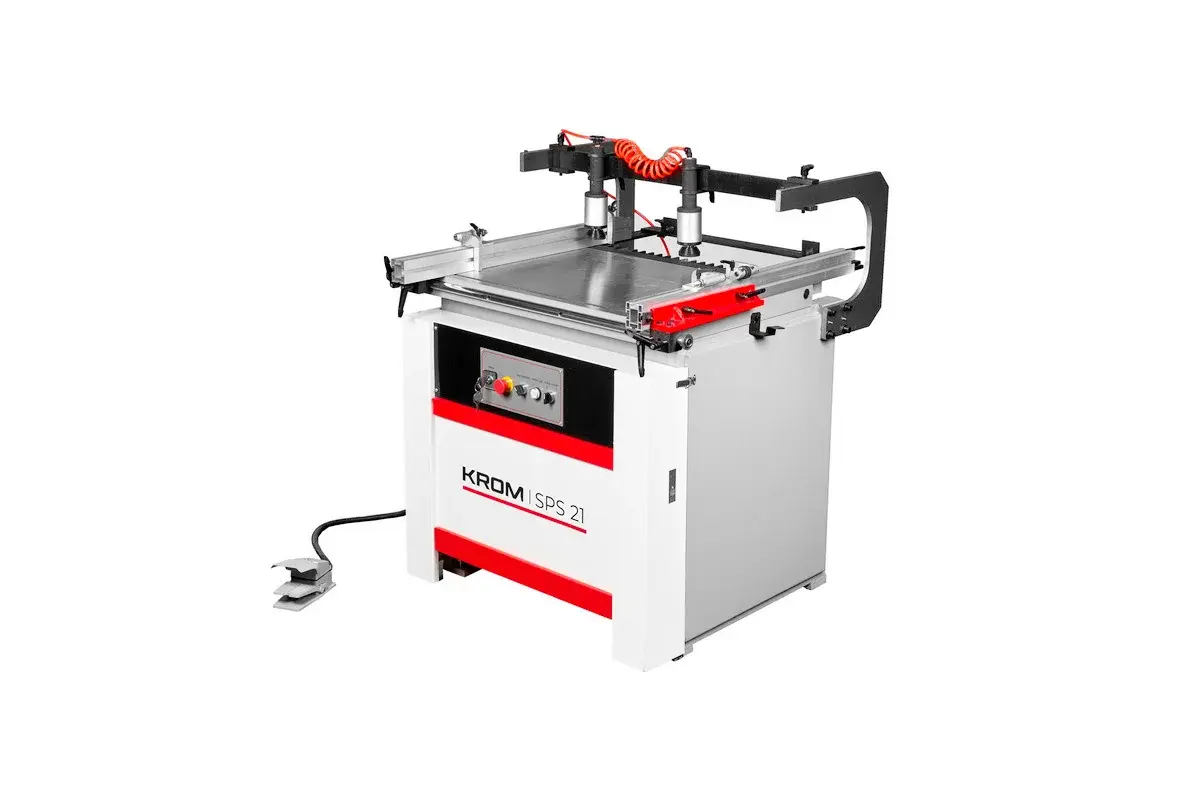

Классический моноблочный сверлильно-присадочный станок оснащен одной траверсой с группой шпинделей. Типичный представитель этого класса - SPS 21 с 21 сверлильной головкой. Поворотный блок позволяет работать в плоскость, в торец и под углом, а длинная линейка и откидные упоры рассчитаны на повторяемую обработку корпусных деталей.

Сильные стороны моноблока

· За один цикл можно выполнить длинный ряд отверстий.

· Удобен для системной присадки с повторяющимся шагом.

· Жесткая тяжелая конструкция хорошо подходит для постоянной серийной загрузки.

· Поворотная траверса расширяет набор операций: плоскость, торец и промежуточные положения.

· Длинная линейка и несколько упоров ускоряют работу с типовыми деталями.

Ограничения

· Станок занимает больше места и требует продуманной рабочей зоны.

· Для единичной присадки под одну петлю или один MINIFIX возможности 21 шпинделя могут использоваться не полностью.

· Переналадка набора патронов и сверл под разные карты присадки требует дисциплины.

· При большой номенклатуре нестандартных деталей универсальность моноблока не всегда означает максимальную скорость.

Моноблок выбирают, когда цех регулярно сверлит ряды отверстий, выпускает корпусную мебель сериями и хочет заменить ручные шаблоны производительным стационарным решением.

Станки формата SPS 1 STRONG или SPS 1 MAX используют один рабочий сверлильный блок, который перемещается по точным направляющим и настраивается относительно линейки и упоров. Вместо постоянного набора из 21 шпинделя оператор устанавливает блок под конкретную задачу: петлю определенного стандарта или линейную присадку на 3, 5, 7 либо 11 сверл - в зависимости от совместимости модели.

Преимущества одного блока

· Можно быстро адаптировать станок под петли Boyard, Blum, Hettich и различные линейные блоки.

· Компактная конструкция удобна для небольшого или развивающегося цеха.

· Хорошо подходит для фасадов, небольших партий и часто меняющейся фурнитуры.

· Оператор работает с понятной линейкой и передвижными упорами без сложного программирования.

· При наличии нескольких блоков станок закрывает петли, MINIFIX, RAFIX и ряд отверстий 32 мм.

Ограничения

· За один рабочий цикл обрабатывается одна позиция, поэтому две петли на фасаде требуют перестановки или повторного срабатывания.

· Скорость зависит от точности установки упоров и организации смены блоков.

· Универсальность достигается за счет дополнительной оснастки, которую нужно заранее подобрать под применяемую фурнитуру.

Такой станок - рациональный вариант, если производство выполняет разные виды присадки небольшими и средними партиями, а максимальная скорость двух одинаковых операций не является главной целью.

Станок с двумя блоками, например SPS 2 MAX, предназначен прежде всего для ускорения повторяющихся операций. Два шпиндельных блока устанавливаются на общей каретке и перемещаются для точного задания расстояния. Оператор может за один цикл выполнить присадку под две петли или две одинаковые группы отверстий.

Когда два блока дают реальный выигрыш

· Цех серийно выпускает фасады с двумя петлями.

· Размеры деталей повторяются, а расстояние между точками сверления меняется редко.

· Главная задача - сократить время цикла и уменьшить количество перестановок детали.

· Нужно снизить риск ошибки оператора при переносе размера между первой и второй позицией.

Что учитывать

· Два блока не делают станок автоматически более универсальным. Они прежде всего ускоряют две одинаковые или связанные операции.

· При постоянной смене нестандартных фасадов время настройки расстояния между блоками может съесть часть преимущества.

Для стабильного результата важны жесткость каретки, отсутствие люфта, точные упоры и одинаково настроенные сверлильные блоки.

Если производству нужно выполнять отверстия и в плоскость, и в торец без поворота общей траверсы, стоит рассмотреть станок с двумя независимыми направлениями сверления. Например, SPS 1 PRO имеет вертикальный и горизонтальный шпиндели и позволяет переключаться между режимами. Это решение полезно для сборочных операций, где важна связка плоскостной и торцевой присадки.

1. Какие операции занимают больше всего времени: петли, линейный ряд, MINIFIX, RAFIX или торцевое сверление?

2. Сколько одинаковых деталей проходит за смену и как часто меняется карта присадки?

3. Нужно ли сверлить две петли одновременно или допустимо переставлять деталь?

4. Какие стандарты петель используются: Boyard, Blum, Hettich или несколько вариантов?

5. Нужны ли линейные блоки с шагом 32 мм и сколько шпинделей должно работать одновременно?

6. Есть ли в цехе компрессор с требуемым давлением и стабильной подачей воздуха?

7. Хватает ли места для длинной линейки, загрузки детали и безопасной работы оператора?

· Максимальная толщина и размер заготовки.

· Рабочий ход и максимальный отступ сверления от кромки.

· Точность и жесткость направляющих, отсутствие люфта.

· Количество, тип и удобство фиксации упоров.

· Совместимость со сменными сверлильными блоками.

· Тип прижима заготовки и удобство педального управления.

· Питание 220 или 380 В и требования к пневмосистеме.

· Доступность сверл, патронов, блоков и запасных частей.

· Для системной присадки корпусных деталей и длинных рядов отверстий - моноблок SPS 21.

· Для петель, MINIFIX, RAFIX и частой смены задач - станок с одним сменным блоком, например SPS 1 STRONG или SPS 1 MAX.

· Для массовой присадки двух петель на фасадах - SPS 2 MAX с двумя блоками.

· Для сочетания вертикального и горизонтального сверления - модель типа SPS 1 PRO.

Перед покупкой полезно подготовить несколько реальных чертежей деталей и список применяемой фурнитуры. По ним проще понять, какой станок сократит рабочий цикл, а какой будет универсальным только на бумаге. Специалисты KROM могут подобрать модель и сверлильные блоки под конкретные карты присадки.

Всегда ли 21 шпиндель лучше трех или пяти?

Нет. Большое количество шпинделей выгодно при линейной системной присадке. Для одной петли или одного MINIFIX быстрее и удобнее может быть компактный станок со сменным блоком.

Можно ли на станке под петли сверлить MINIFIX и RAFIX?

Да, если конструкция допускает установку подходящего линейного блока или одного сверла нужного диаметра и диапазон настроек соответствует карте присадки.

Зачем станку компрессор?

Пневматика приводит в действие рабочий ход, прижимы и часть управляющих механизмов. Давление должно быть стабильным и соответствовать требованиям конкретной модели.

Что быстрее: один блок или два?

Два блока быстрее, когда нужно выполнить две повторяющиеся позиции за один цикл. При постоянно меняющихся деталях универсальный станок с одним блоком может быть удобнее в переналадке.
